L531-R高速立式點膠機

簡介:

L531-R噴射式高速點膠機是實銳自主研發設計和生產的設備，為客戶帶去創新的小體積高速全自動在線式點膠解決方案，該設備可以單機生產，也可以添加上機板/下料板/駁接機運用在流水線中生產，自動進出料。除了標準產品，極富經驗的實銳工程師還可為客戶定制方案，解決客戶獨特的應用需求

主要特點：

1. 全自動在線式噴膠，自動進出料

2. 非接觸式噴射技術，消除Z軸移動實現高度方向精確定位

3. 膠量自動補償系統，采用超高精度天平。

4. 非接觸式激光測高技術，自動檢測產品高度，自動調節噴膠高度。

5. 飛行高速拍攝技術為位置觸發方式，每秒120幀圖像。

6. 飛行噴膠控制模式，可避免位置偏差及振動問題

7. 成熟的軟件控制系統，友善的人機界面程序。

8. 可升級的自動化點膠控制平臺便于改變配置，以滿足產品多樣化和產品提升需求

應用范圍:

1. PCB板組裝: 精細涂覆、底部填充、貼裝粘合、點布焊膏

2. 微電子封裝: 倒裝芯片、晶元連接、芯片包封、圍壩填充

3. LED封裝: 點熒光粉、腔體包封

推薦流體：

• SMT粘劑（涵蓋含有硬質顆粒的導電粘劑）

• 硅樹脂

• LED熒光粉

• 底部填充劑

• 熱熔膠

• 錫膏

• UV膠等

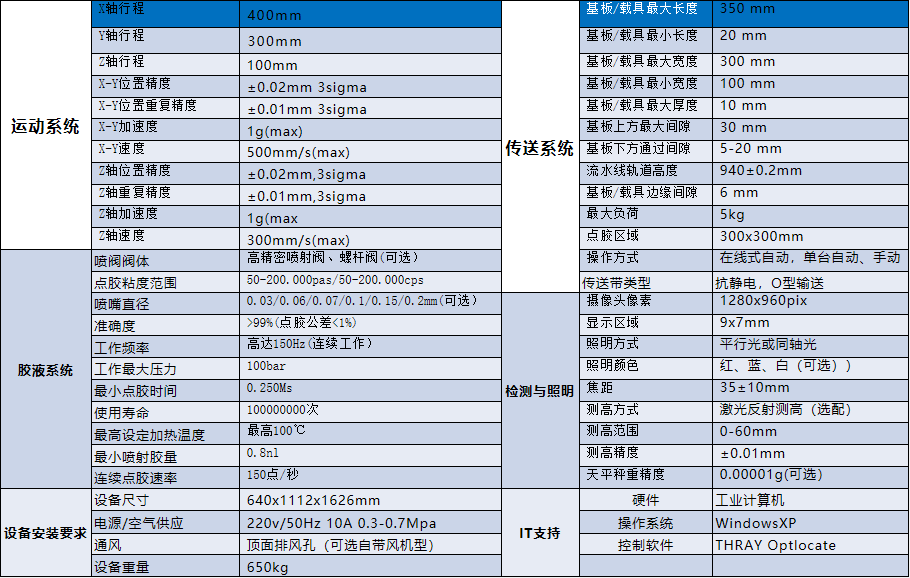

主要配置及規格參數：

高精密噴射式點膠壓電閥、自動進出料系統、三軸運動系統、產品到位固定系統、自動擦膠系統和自動測試對位、自動稱重系統、數字式視覺識別系統、膠水液位傳感器、在線式聯機通信系統、非接觸式測高傳感器、膠重自動補償系統、基準點標識。

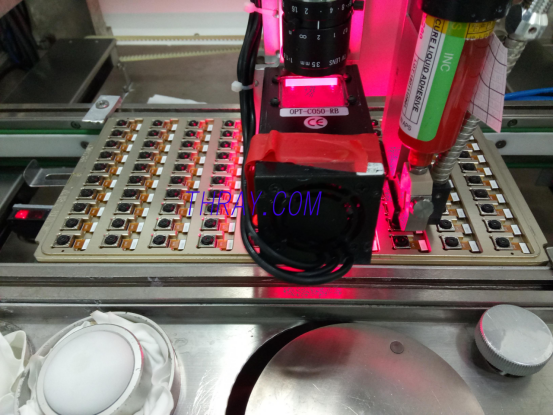

THRAY案例（芯片封裝圍壩填充）

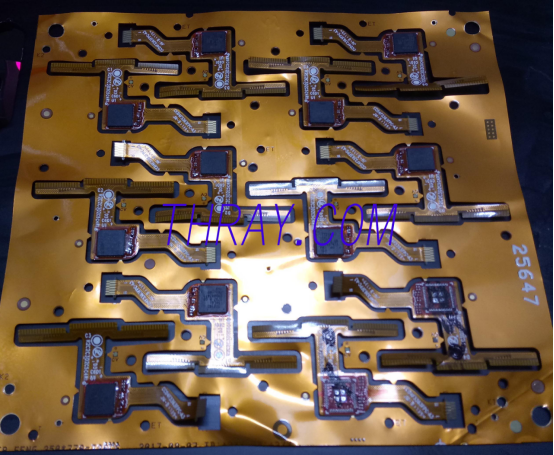

THRAY案例（CCM模組芯片封裝）

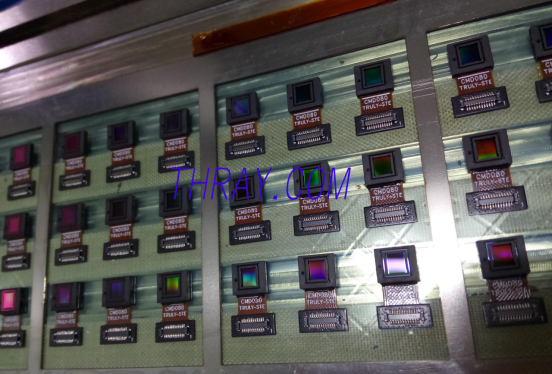

THRAY案例（CCMUV粘貼）

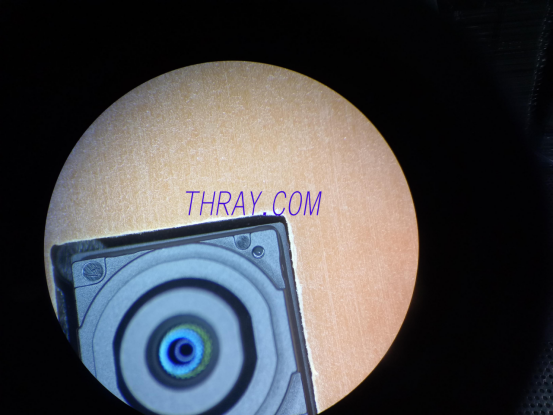

THRAY案例（CCM密封）

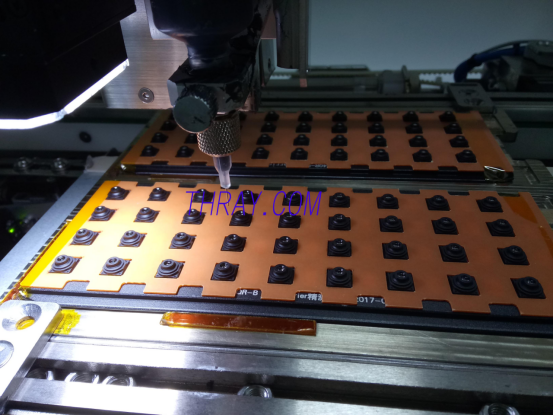

THRAY案例（CCM通孔密封）
